Крюки

ДЛЯ ЦЕПНЫХ СТРОП.

В рамках максимального охвата существующего спроса в области создания эффективных строповых систем для грузоподъёмных работ  наша компания реализует крюки для строп в широком ассортименте. Вся продукция этой категории изготавливается в  условиях контроля над качеством и заводского тестирования.  Основной материал для производства стропильных крюков (крюк чалочный)  – это высоколегированная сталь, способная продолжительное время выдерживать значительные нагрузки без остаточных деформаций.

Каждый крюк для строп представляет собой надёжный сцепляющий элемент, с помощью которого груз присоединяется к стропе и обладает  следующими техническими характеристиками:

• минимальный коэффициент запас прочности 4:1;
• широкий диапазон грузоподъёмности.
• коррозийная стойкость, увеличенная порошковым покрытием;
• удобство и надёжность сцепки грузов

Вся продукция имеет сертификат качества.

Крюк с проушиной и защелкой (SALK).

Крюк с проушиной и ребром. Изготавливается в двух вариантах с проушиной или с вилочным соединением. Крюк SALK - самый распространенный и хорошо зарекомендовавший себя концевой элемент цепных стропов.

Цепь, мм Г/п, т A, мм K, мм H, мм P, мм Масса, кг 6 1,12 20 78 23 27 0,3 7/8 2,00 24 94 28 32 0,4 10 3,15 37 118 33 40 0,8 13 5,30 42 150 44 46 1,7 16 8,00 50 180 54 60 3,2 20 12,50 62 215 61 60 5,1 22 15,00 58 235 75 85 8,0 32 31,50 86 350 90 120 15,8

Крюк с вилочным сопряжением (SALKH)

Крюки с вилочным сопряжением применяются для оконцевания любых видов лебедочных тросов. Палец (фиксируется шплинтом) позволяет быстро закреплять и снимать крюк с заделанного троса. Крюк снабжен подпружиненной защелкой.

Цепь, мм Г/п, т K, мм H, мм P1, мм Масса, кг 6 1,12 76 21 30 0,35 7/8 2,00 83 27 33 0,60 10 3,15 105 35 43 1,06 13 5,30 127 42 52 1,08 16 8,00 145 55 57 3,04 20 12,50 170 60 68 6,05 22 15 210 65 89 10,00 26-8 21.2 247 78 87 15 32-8 31,50 310 85 122 27,98

Крюк укорачивающий (LYK)

Крюк ограничитель цепи не является концевым элементом цепного стропа, а служит для пошагового изменения длинны цепной ветви. Крюк-ограничитель подбирается в соответствии с диаметром и грузоподъемностью ветви стропа. Он предельно прост в эксплуатации и имеет 100% надежность закрепления в нем цепи.

Г/п, т A, мм K, мм P, мм G, мм Масса, кг 1,12 14 49 8 8,5 0,14   2 16 59 10 10 0,9   3,15 20 78 12 14 0,3   5,3 25 96 15,5 17,5 0,65   8,2 27,5 125 19 19,5 1,38   12,5 35 127 21 22 3,48   15 44 160 27 26.5 3,93













Крюк с широким зевом (VAL)

У крюка с большим звеном отсутствует предохранительный замок. За то в отличии от других крюков, данный крюк имеет большой зев, что позволяет использовать такой крюк при креплении грузов, имеющих нестандартные проушины, на которые невозможно закрепить стандартный цепной крюк.

Г/п, т P, мм H, мм K, мм A, мм Масса, кг 1,50 55 33,5 113,5 26 0,7 2 57 35 116 27,5 0,7 3,15 60 33 130 32 1,2 5,30 85 47,5 185 44 2,3 8,2 92 57 210 52 4,0 12,50 114 65,5 232 38 6,0

Крюк самозакрывающийся с проушиной (VAK)

Применяется в качестве нижнего концевого элемента цепных стропов в случаях, когда крепежные петли на грузе требуют принудительного защелкивания замка. Имеет по сравнению с крюком SALK более широкий зев.

Цепь, мм Г/п, т A, мм K, мм P, мм H, мм Масса, кг 6 1,12 21 108 29 24 0,50 7/8 2,00 24 131 38 24 0,84 10 3,15 31 169 43 29 1,60 13 5,30 40 209 56 41 3,00 16 8,00 56 254 66 50 6,00 20 12,50 63 265 88 55 7,70

Крюк 320А, Крюк 322A.

Чалочный крюк 320, представленный в нашем каталоге – это практичное изделие из высоколегированной стали  с фиксирующим замком, предназначенное для организации осуществления тягово-погрузочных работ широкого профиля.

Облегчённый крюк 320 обладает небольшим удельным весом, способен продолжительное время эксплуатироваться в сложных климатических условиях без потери основных качеств и обеспечивает надёжность соответствующим процессам.

Коэффициент запаса прочности 5:1,проверенный практическими испытаниями, наглядно демонстрирует  функциональный приоритет этого изделия.

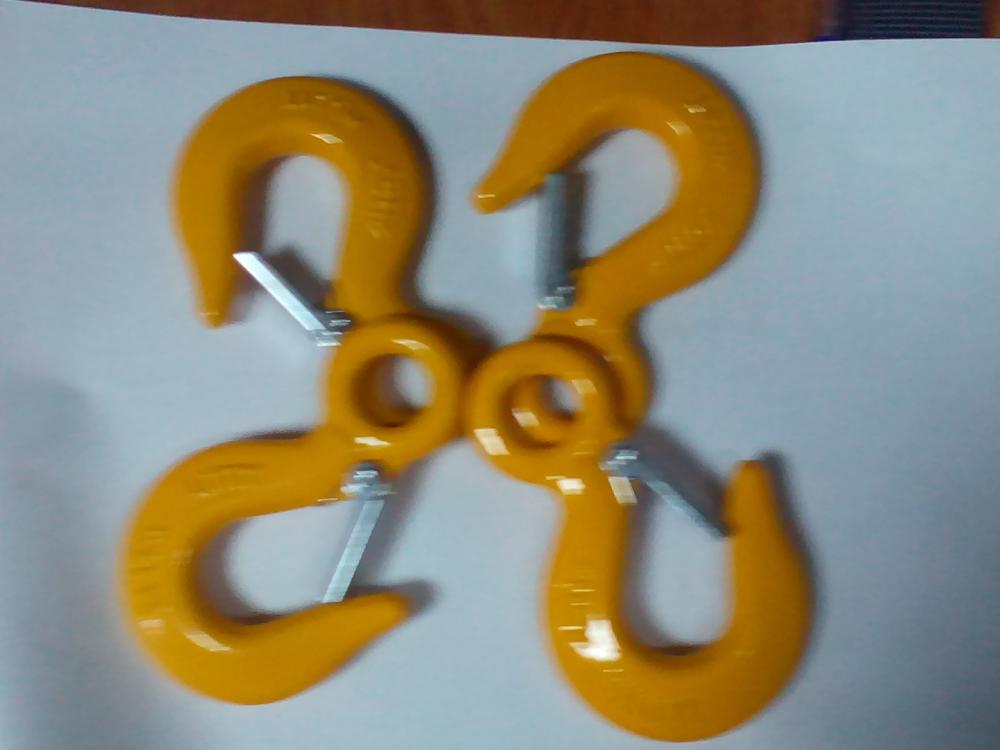

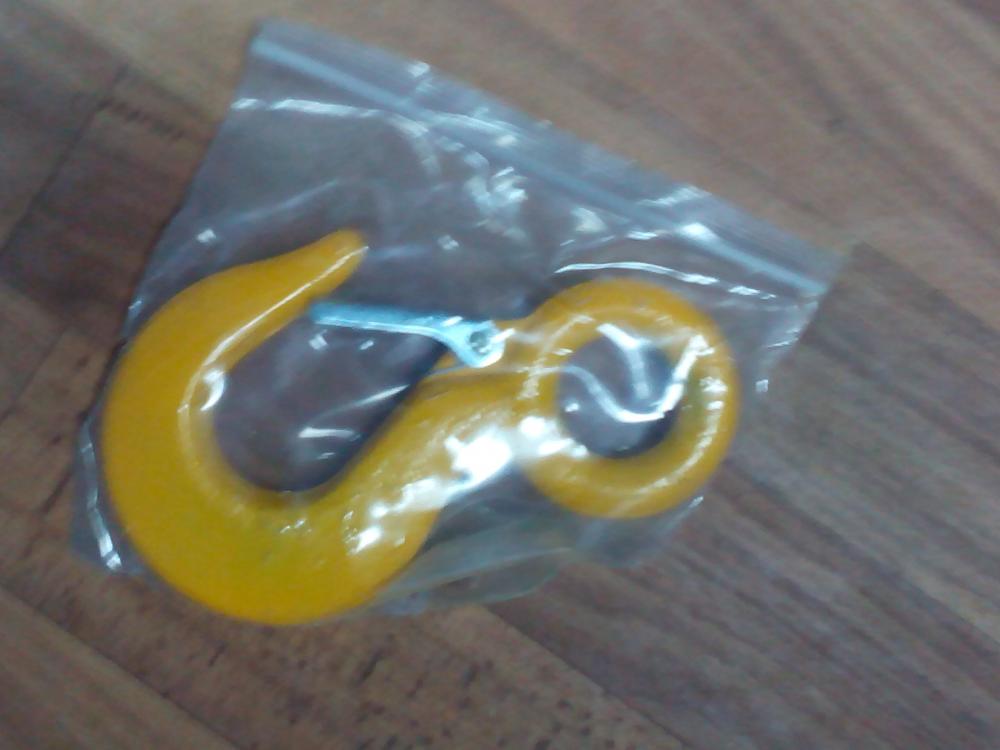

Крюк 320А с проушиной и задвижкой.

Обозначение Грузоподъемность d S G Масса, 1 шт т мм мм мм кг  0.75т  0.75 16.0 21 72  89 1т 1 18.0 24 81 0.25 1.6т 1.6 23 25 90 0.35 2.0т 2.0 27 26 102 0.50 3.2т 3.2 31 31 118 0.77 5.0т 5.0 38 38 144 1.52 7.0т 7.0 50 47 183 3.76 11.0т 11.0 62 57 225 6.80 15.0т 15.0 70 62 250 6.96 22.0т 22.0 89 97 320 15.33

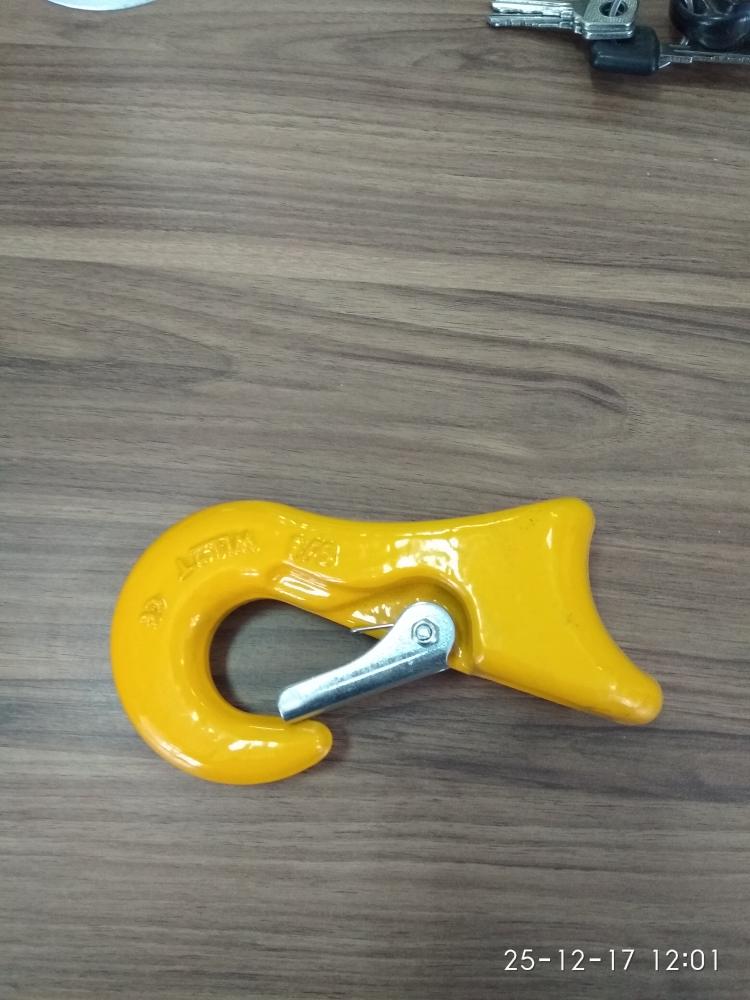

Крюк 322A

Рабочая нагрузка, т B.L, т A, мм E, мм B, мм H, мм K, мм L, мм Вес, кг 1 4,5 32 25 30 9 118 145 0,34 2 9 43 28 37 16 150,5 195 1,02 3 13,5 43 31 37 17 165 215 1,24 5 22,5 50 42 43 19 186 255 2,25 7 31,5 63 47 55 22 245 315 4,66
